عملکرد سیستم داکت اسپلیت

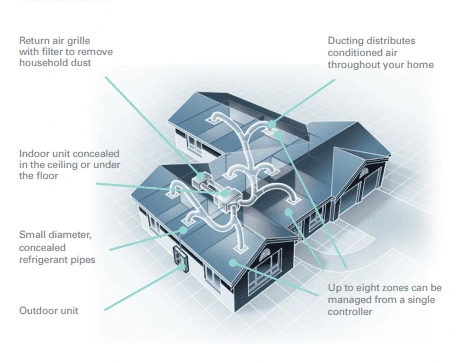

داکت اسپلیت سیستمی از دو بخش اصلی است: یونیت خارجی (شامل کمپرسور و کندانسور) که در فضای باز نصب میشود، و یونیت داخلی یا هواساز که به‌صورت توکار در سقف کاذب نصب شده و هوای ساختمان را از طریق داکت‌ها (کانالها) توزیع میکند. در ادامه چرخه عملکرد داکت اسپلیت در دو حالت سرمایش و گرمایش به صورت متمرکز توضیح داده شده است.
عملکرد داکت اسپلیت در حالت سرمایش
چرخه سرمایش داکت اسپلیت همان اصول پایه‌ای تبرید را دنبال میکند؛ یعنی فشرده‌سازی، کندانس کردن، انبساط و تبخیر مبرد تا گرمای هوا از محیط گرفته شود.
مراحل اصلی عملکرد داکت اسپلیت عبارت‌اند از:
- فشرده‌سازی مبرد: کمپرسور یونیت خارجی گاز مبرد را فشرده کرده و آن را به حالت داغ و پرفشار می‌رساند.
- تبدیل به مایع در کندانسور: گاز داغ در کندانسور خنک شده و تا حد زیادی به مایع پرفشار تبدیل میشود.
- روان شدن به سمت یونیت داخلی: مایع مبرد از طریق لوله‌های مسی رابط به واحد داخلی و شیر انبساط هدایت میشود.
- انبساط و افت فشار: در شیر انبساط فشار مبرد کاهش یافته و دمای آن افت میکند؛ مبرد به حالت سرد و کم‌فشار در می‌آید.
- تبخیر در اواپراتور (کویل داخلی): مبرد سرد در اواپراتور جریان مییابد؛ فن یونیت داخلی هوا را از روی کویل عبور داده و گرمای هوا را به مبرد منتقل میکند—در نتیجه هوا خنک میشود.
- توزیع هوا: هوای خنک و فیلترشده توسط کانالها و دریچه‌ها به اتاقها و فضاهای مختلف هدایت میشود.
در طی عبور هوا از روی کویل سرد، رطوبت هوای محیط میعان شده و به صورت قطرات آب جمع‌آوری و تخلیه می‌گردد؛ بنابراین عملکرد سرمایش هم‌زمان باعث کاهش رطوبت نسبی محیط میشود.
عملکرد داکت اسپلیت در حالت گرمایش
برای گرمایش، دو روش متداول در داکت اسپلیت استفاده میشود: استفاده از کویل گازی/واحد معکوس (هیت‌پمپ) یا استفاده از کویل آب گرم. در عمل مرسوم در ساختمان‌های مجهز به موتورخانه یا پکیج، کویل آب گرم رایج‌تر است. روند عملکرد با کویل آب گرم به این صورت است:
- تأمین آب گرم: آب گرم تولیدشده توسط پکیج یا موتورخانه به کمک لوله‌کشی به کویل آب گرم نصب‌شده در مسیر یونیت داخلی وارد میشود.
- گرمایش کویل: جریان آب گرم باعث میشود سطح کویل داغ شود و انرژی گرمایی را در اختیار هوا قرار دهد.
- دمیدن هوا از روی کویل: فن یونیت داخلی هوا را از اطراف کویل عبور داده و هوا گرم میشود.
- توزیع هوای گرم: هوای گرم شده از طریق کانالها به اتاقها و سالن‌ها هدایت می‌گردد تا دمای فضا افزایش یابد.
در این حالت معمولاً یونیت خارجی غیرفعال است و یونیت داخلی تنها نقش گردش و توزیع هوا را بر عهده دارد. در برخی مدل‌ها که از عملکرد گرمایش معکوس (Heat Pump) پشتیبانی می‌کنند، میتوان از همان سیکل مبرد (معکوس‌شدن مسیر) برای تولید گرما استفاده کرد که در این حالت یونیت خارجی نیز نقش فعالی در تولید گرما خواهد داشت.
سایر ویژگی های سیستم داکت اسپلیت
داکت اسپلیت به دلیل قرارگیری اجزای متحرک در سقف یا فضای باز، عملکردی بسیار کم‌صدا دارد و حتی در هنگام فعالیت تقریبا قابل شنیدن نیست. بسیاری از سیستم‌ها قابلیت کنترل زون را دارند که اجازه می‌دهد دمای هر اتاق به صورت مستقل تنظیم شود و بخش‌هایی که استفاده نمی‌شوند خاموش شوند، این ویژگی به کاهش مصرف انرژی کمک میکند. برخی مدل‌ها امکان تأمین هوای تازه از بیرون را دارند و علاوه بر بازتوزیع هوای داخلی، هوای اکسیژن‌دار وارد محیط می‌کنند. همچنین سیستم دارای دریچه‌ها، لوله تخلیه رطوبت و ترموستات مرکزی یا مجزا برای مدیریت بهتر دما و جریان هوا است.
عملکرد پایدار و بدون نوسان دما

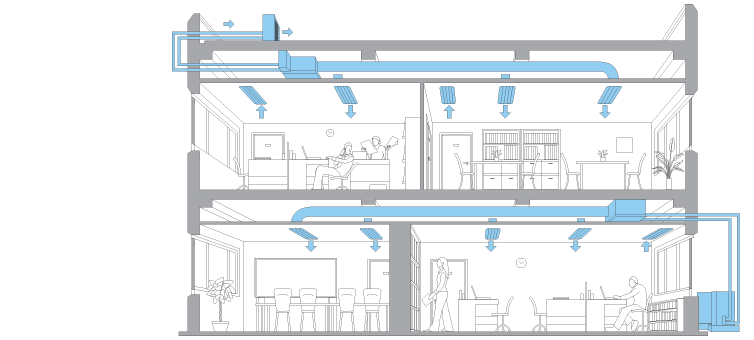

نحوه کار داکت اسپلیت و سیستم توزیع هوا با طراحی کانالها، قطر دریچه‌ها و موقعیت‌دهی یونیت داخلی ارتباط مستقیم دارد. یونیت داخلی هوای ورودی را فیلتر کرده و سپس با کمک فن به کانال اصلی و از آن طریق به شاخه‌های فرعی هدایت میکند تا در تمام فضاهای تعریف‌شده جریان یکنواختی از هوا ایجاد شود.
طراحی صحیح مسیر کانال و انتخاب ظرفیت یونیت (BTU/ظرفیت سرمایشی و گرمایشی) از موارد کلیدی است تا عملکرد سیستم در هر دو حالت سرمایش و گرمایش با بازده مناسب و توزیع یکنواخت دما صورت گیرد.
مقایسه داکت اسپلیت‌های ایرانی و خارجی »
جمع بندی » نحوه کار سیستم داکت اسپلیت
سیستم داکت اسپلیت علاوه بر سرمایش و گرمایش، قابلیت کنترل دمای دقیق فضاها را دارد. با استفاده از ترموستات مرکزی یا ترموستاتهای مجزا در اتاقها، میتوان دمای هر فضا را به صورت مستقل تنظیم کرد. گردش هوای یکنواخت و عبور از فیلترها باعث افزایش کیفیت هوا و کاهش گردوغبار محیط میشود. طراحی مناسب کویل‌ها و کانالها همچنین به کاهش مصرف انرژی کمک کرده و موجب میشود سیستم با راندمان بالا و بدون نوسان دما عمل کند. استفاده از کویل آب گرم در فصل سرد، ترکیب عملکرد حرارتی و توزیع مطبوع هوا را بهینه میکند.
لوازم جانبی داکت اسپلیت را از کجا بخریم ؟
فروشگاه دماپا
فروشگاه دماپا عرضه کننده انواع سیستم های تهویه مطبوع با بیش از ۱۰ سال سابقه است. جهت مشاوره و خرید انواع سیستم های تهویه مطبوع می توانید با کارشناسان ما در دماپا ارتباط برقرار کنید.
منبع : fallonsolutions
سوالات متداول
-
keyboard_arrow_downسیستم داکت اسپلیت چگونه هوا را خنک میکند؟هوای داخل ساختمان توسط فن یونیت داخلی از روی کویل سرد عبور داده میشود. گاز مبرد در اواپراتور گرمای هوا را جذب کرده و دما کاهش مییابد. سپس هوای خنک از طریق کانالها به تمامی فضاها منتقل میشود. این فرآیند به صورت مداوم ادامه مییابد تا دمای محیط به مقدار تنظیمشده برسد.
-
keyboard_arrow_downدر فصل زمستان داکت اسپلیت چگونه گرما تولید میکند؟در حالت گرمایش، آب گرم تولیدشده توسط پکیج یا موتورخانه وارد کویل داخلی میشود. فن یونیت داخلی هوا را از روی کویل عبور داده و گرم میکند. هوای گرم از طریق کانالها به اتاقها هدایت شده و دمای محیط افزایش مییابد. یونیت خارجی در بیشتر موارد خاموش بوده و تنها یونیت داخلی فعالیت میکند.
-
keyboard_arrow_downآیا میتواند دمای هر اتاق را جداگانه تنظیم کند؟بله، با نصب ترموستاتهای مجزا در هر اتاق میتوان دمای محیط را به صورت مستقل کنترل کرد. این امکان باعث صرفهجویی در انرژی و راحتی بیشتر کاربران میشود، زیرا تنها فضاهایی که نیاز به سرمایش یا گرمایش دارند، تنظیم میشوند.
