سیستم تهویه VRF

سیستم VRF یا VRV چیست؟

سیستم VRF یا VRV مخفف Variable Refrigerant Flow است و شامل یک یونیت خارجی و چندین یونیت داخلی می‌باشد. به دلیل شباهت عملکرد آن با کولر گازی، گاهی به آن اسپلیت مرکزی هم گفته می‌شود. این سیستم توانایی دارد با تنظیم میزان مبرد ارسال شده به هر پنل داخلی، دمای هر فضا را به‌طور مستقل کنترل کند و سرمایش و گرمایش همزمان را فراهم نماید.

مشخصات فنی سیستم VRF

• پنل‌های داخلی: شامل انواع دیواری، سقفی توکار و روکار، سقفی زمینی و کاستی چهارطرفه یا یک طرفه با انعطاف بالا برای طراحی داخلی.
• قابلیت اتصال: امکان اتصال تا 64 یونیت داخلی به یک یونیت خارجی بسته به ظرفیت.
• ظرفیت: طراحی بین 22 تا 252 کیلووات و پشتیبانی از چندین یونیت داخلی به طور همزمان.
• کنترل دما: تنظیم مجزای دمای هر یونیت داخلی و امکان سرمایش و گرمایش همزمان در فضاهای مختلف.
• تکنولوژی Heat Pump و Heat Recovery: امکان بهره‌برداری از گرمایش در زمستان و سرمایش در تابستان با قابلیت همزمان.
• بازدهی انرژی: عملکرد بهینه با EER حدود 4.3 و COP حدود 4.4، مصرف برق پایین‌تر نسبت به سیستم‌های داکت اسپلیت.
• دامنه دمای کاری: طیف گسترده از 20- تا 48 درجه سانتی‌گراد برای سرمایش و گرمایش.
• نوع کمپرسور: کمپرسور اسکرال دیجیتال با اینورتر برای کاهش حداقل 30٪ مصرف برق.
• لوله‌کشی: طول افقی تا 100 متر و عمودی تا 50 متر، با حداکثر فاصله 110 متر بین یونیت خارجی و داخلی.
• ضریب اطمینان و پشتیبانی: طراحی مدولار و پیشرفته، نگهداری و پشتیبانی مطمئن.
• مزیت معماری: حذف نیاز به فضای موتورخانه و استفاده بهینه از فضای داخلی ساختمان.

اولین کولر گازی توسط شرکت کریر با استفاده از سیکل تبرید اختراع شد؛ سیستم شامل کمپرسور، کندانسور، اواپراتور، لوله مویین و فن بود و از مبردهایی مثل R22 و R410 استفاده می‌کرد. موتور در بیرون و پنل در داخل نصب می‌شد.

بعدها کولرهای چند پنله ساخته شدند که یک یونیت خارجی به چند پنل داخلی متصل می‌شد. مثلاً در یک خانه دو خوابه، یک یونیت خارجی در تراس نصب می‌شد و هر اتاق و پذیرایی پنل جداگانه داشت. این ایده از نظر تئوری عالی بود، اما طراحی پیچیده یونیت خارجی با چند کمپرسور مستقل باعث شد تعمیر و نگهداری سخت شود و بسیاری از دستگاه‌ها پس از مدتی خراب شده و از بازار کنار رفتند.

سیستم تهویه مطبوع VRF، انقلاب صنعت تهویه مطبوع

شرکت‌های بزرگی مانند ال‌جی و دایکین برای رفع مشکلات کولرهای گازی چند پنله تحقیقات گسترده‌ای انجام دادند. دایکین برای اولین بار سیستمی اختراع کرد که با یک کمپرسور واحد، می‌توانست چند انشعاب مختلف را پشتیبانی کند. یعنی تنها با یک کمپرسور، سرمایش یا گرمایش چند پنل داخلی از طریق کنترل جریان گاز مبرد امکان‌پذیر شد. از نظر مکانیک، این موضوع بسیار پیچیده بود و اختراع این سیستم انقلابی در صنعت تهویه مطبوع به شمار می‌آید.

پس از اختراع کولر گازی، سیستم VRF یکی از مهم‌ترین دستاوردها در این حوزه محسوب می‌شود. لازم به ذکر است که VRF مخفف عبارت Variable Refrigerant Flow به معنای «جریان متغیر مبرد» است.

مزایای خرید وی آر اف چیست؟

• کم‌مصرف با راندمان بالا: با یک کمپرسور مرکزی می‌توان سرمایش یا گرمایش چندین پنل داخلی در مدل‌های مختلف دیواری، سقفی، کاستی، کانالی و … را تأمین کرد. کمپرسور فقط به اندازه نیاز هر پنل فعال می‌شود، بنابراین سیستم بهینه و بسیار کم‌مصرف است.
• تأمین همزمان سرمایش و گرمایش: امکان دارد از یک پنل باد سرد و همزمان از پنل دیگری باد گرم خارج شود که این قابلیت فقط در VRF عملی شده است.
• مناسب برای هر متراژ و کاربری: از یک خانه 100 متری با دو اتاق خواب تا آپارتمان 300 متری با 4 اتاق خواب، از یک ویلای تریپلکس تا ساختمان تجاری 20 طبقه، همه می‌توانند از VRF بهره ببرند؛ البته هر فضا باید با ظرفیت و مدل مناسب تجهیز شود.
• تنوع یونیت‌های داخلی: می‌توان انواع پنل دیواری، سقفی، کاستی، کانالی، زمینی و … را به کندانسورهای VRF متصل کرد و بهترین گزینه را با توجه به شرایط ساختمان انتخاب نمود.
• افزایش ارزش و اعتبار ساختمان: نصب این سیستم باعث افزایش ارزش ساختمان و تسریع در فروش آن می‌شود.
• نصب در فواصل بسیار دور: یونیت‌های VRF قابلیت نصب در فاصله‌های زیاد از پنل داخلی را دارند؛ برای مثال تا اختلاف ارتفاع 100 متر بین یونیت خارجی و پنل داخلی.
• قابلیت عیب‌یابی و برنامه‌ریزی پیشرفته: چه کاربر باشید چه تکنسین، این سیستم ابزارهای پیشرفته‌ای برای مدیریت مصرف، برنامه‌ریزی و عیب‌یابی هوشمند ارائه می‌دهد که در کاهش هزینه‌های نگهداری مؤثر است.

معایب سیستم وی آر اف سرمایشی و گرمایشی

• از نظر فنی، سیستم VRF تقریباً بی‌نقص است، اما معایب کلی آن عبارتند از:
• هزینه اولیه بالا
• کمبود قطعات یدکی
• خدمات پس از فروش ضعیف به دلیل کمبود متخصص
• هزینه تعمیرات بالا
• زیرسازی پیچیده‌تر

مقایسه با سایر سیستم های تهویه مطبوع

سیستم VRF با فاصله کم‌مصرف‌ترین و بهینه‌ترین سیستم تهویه مطبوع است:

مقایسه با چیلر: در سیستم چیلر مبرد آب است، اما در VRF مبرد گازی باعث افزایش راندمان می‌شود. همچنین در چیلر امکان کنترل برودت هر پنل به صورت هوشمند از مرکز وجود ندارد و همیشه آب سرد یا گرم در کل مدار آماده است که انرژی را هدر می‌دهد. از نظر جانمایی و صدا نیز VRF گزینه بهتری است.

مقایسه با داکت اسپلیت: داکت اسپلیت تمام محیط را به یک دما می‌رساند، اما در VRF هر بخش کنترل دمای مجزا دارد که مصرف برق را کاهش می‌دهد و آسایش بیشتری ایجاد می‌کند.

مقایسه با کولر گازی: VRF جایگزین ده‌ها کندانسور کوچک و بزرگ با یک سیستم واحد کنترل‌کننده است، بنابراین راندمان بالا می‌رود و از نظر معماری نیز بهتر است.

اجزای سیستم VRF

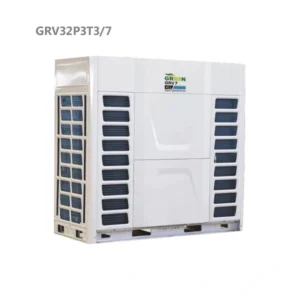

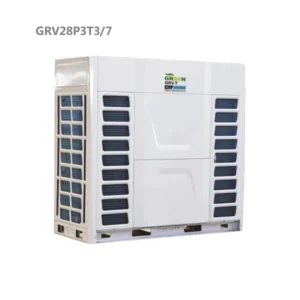

• یونیت خارجی: شامل کمپرسور، موتور الکتریکی، کندانسور، فن، شیر انبساط الکترونیکی، جداکننده روغن و بدنه و شاسی می‌باشد و باید در فضای باز مثل پشت‌بام یا حیاط نصب شود. محل نصب باید دسترسی آسان برای تعمیر و نگهداری و مسیر مناسب لوله‌کشی برای یونیت‌های داخلی را فراهم کند.

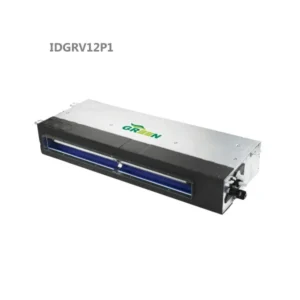

• یونیت داخلی: شامل اواپراتور با فین آلومینیومی، الکتروموتور، سینی درین، بلوور فن، ترموستات و بدنه است. انواع پنل‌ها دیواری، سقفی توکار، سقفی زمینی، کاستی چهارطرفه یا یک طرفه می‌باشند و متناسب با طراحی داخلی و کاربری فضا انتخاب می‌شوند.

انواع VRF در بازار ایران

شرکت‌های مختلف VRF را با نام‌های خاص عرضه می‌کنند، مانند VRV، GRV و …، که همه در اصل یک سیستم هستند و در نسل‌های مختلف ارائه می‌شوند.

• سیستم سرمایشی vrf: تنها قابلیت خنک‌کردن محیط را دارد.
• VRF سرمایشی و گرمایشی: علاوه بر سرمایش، با استفاده از پمپ گرمایشی، گرمایش محیط را نیز تأمین می‌کند.
• VRF بازیافت گرما (Heat Recovery): پیشرفته‌ترین مدل، امکان سرمایش و گرمایش همزمان در فضاهای مختلف را دارد و انعطاف بسیار بالایی در پروژه‌های بزرگ ایجاد می‌کند.

از نظر منبع انرژی نیز، VRF به دو دسته تقسیم می‌شود:

• EHP (Electric Heat Pump): با برق کار می‌کند و یک یا چند موتور الکتریکی دارد.
• GHP (Gas Heat Pump): با انرژی گازی کار می‌کند و دارای موتور احتراق داخلی است که کمپرسورها را به گردش در می‌آورد.

ظرفیت سنجی VRF

انتخاب ظرفیت VRF مشابه سایر سیستم‌های تهویه بر اساس محاسبه بار برودتی و حرارتی است. کافی است بار مورد نیاز را محاسبه کرده و نزدیک‌ترین ظرفیت موجود را انتخاب کنید.

مثال: برای واحد 180 متری با سه اتاق خواب، یک یونیت خارجی 55 یا 60 هزار کافی است. برای اتاق‌ها یونیت 12 هزار و برای پذیرایی یونیت 30 تا 36 هزار مناسب است.

بهترین برندهای VRF کدامند؟

بهترین برندهای بازار تهویه مطبوع، بهترین VRFها را نیز ارائه می‌دهند، از جمله: دایکین، ال‌جی، سامسونگ، بویمن، هایسنس، جی‌پلاس و …

زیرسازی VRF

نقشه اجرای لوله مسی، انشعاب‌گیری، عایق‌بندی و … برای این سیستم نیازمند تیم مجری ماهر و با تجربه است. در غیر این صورت نتیجه بسیار نامطلوب خواهد بود. توصیه می‌شود برای انتخاب پیمانکار، از مناقصه‌های ارزان پرهیز کنید.

تاریخچه و بازار

سیستم VRF اولین بار در سال 1982 در ژاپن معرفی شد و اکنون در بیش از 50٪ ساختمان‌های اداری و 35٪ ساختمان‌های تجاری ژاپن استفاده می‌شود. بهترین برندهای VRF شامل دایکین، ال‌جی، سامسونگ، بویمن، هایسنس و جی‌پلاس هستند.
